Наземные винтовые насосы серии НА — это одновинтовые объёмные насосы, разработанные для стабильной и равномерной перекачки жидкостей различной вязкости.
Благодаря простоте конструкции, надёжности и способности работать с абразивными, агрессивными и газосодержащими средами, насосы серии НА широко применяются в нефтегазовой, химической, энергетической и других отраслях.
Примеры технических моделей
HA030-01
6
1.5 – 5
160 – 500
0.75 – 2.2
HA050-01
6
10 – 25
148 – 438
5.5 – 7.5
HA070-02
12
12 – 36
163 – 460
15 – 18.5
HA090-02
12
17 – 50
121 – 390
15 – 30
HA120-04
24
35 – 70
107 – 215
90
HA150-04
24
40 – 78
71 – 142
132
Полные таблицы подбора моделей см. в техническом каталоге.
Фактические характеристики могут варьироваться в пределах ±10 % в зависимости от свойств перекачиваемой среды.
Стабильный и равномерный поток без пульсаций.
Совместимость с вязкими и абразивными жидкостями.
Перекачка сред с газом и твёрдыми частицами.
Высокая точность дозирования.
Простота обслуживания и долговечность.
Принцип работы
Одновинтовой насос относится к объёмным насосам.
Вращающийся металлический ротор движется внутри неподвижного статора, образуя герметичные рабочие камеры, которые перемещают жидкость от входа к выходу.
Такой принцип обеспечивает плавный поток без пульсаций, высокую точность дозирования и возможность работы с вязкими средами.

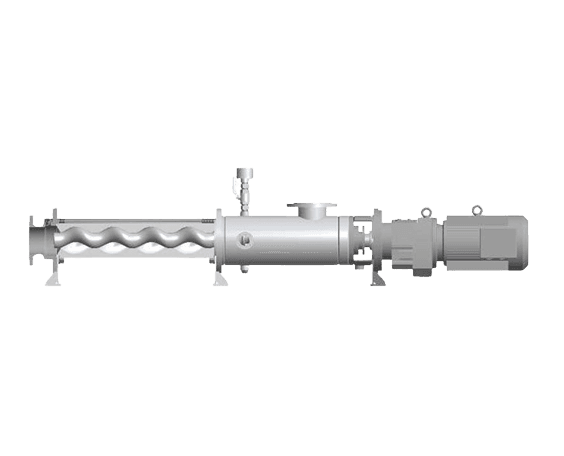

Конструкция (Основные элементы)
Ротор — металлический винт с хромовым покрытием.
Статор — резиновая втулка в металлическом корпусе.
Входная и выходная камеры — с фланцевыми соединениями.
Уплотнения — механические или сальниковые.
Привод — через редуктор от электродвигателя.
Привод и станция управления
Электродвигатель: асинхронный, 4-х полюсный.
Редуктор: снижает скорость вращения и повышает крутящий момент.
Возможность применения частотно-регулируемых приводов.
Станции управления обеспечивают защиту, контроль и автоматизацию работы насоса.
Вспомогательные системы
Система защиты от сухого хода (датчик температуры).
Предохранительный клапан при превышении давления.
Фильтры на входе.
Обратные клапаны.
Автоматическое поддержание давления.
Области применения
Нефть и газ: добыча, поддержание пластового давления (ППД), перекачка сырья.
Энергетика: сточные воды, теплоэнергетические системы.
Химическая промышленность: перекачка полимеров, кислот, щёлочей, реагентов.
Пищевая промышленность: соки, молочные продукты, пасты.
Строительство и ЖКХ: шламы, сточные воды.
Серии и модельный ряд
Пример обозначения: HA070-02
HA — одновинтовой насос марки
070 — типоразмер насоса.
02 — число ступеней (каждая ступень создаёт до 6 bar давления).
Модельный ряд охватывает широкий диапазон расходов и давлений, обеспечивая подбор решения под любые условия эксплуатации.
